ME-BXC-CU100/CU100T/CU100SC

型番	JANコード
ME-BXC-CU100（LEMOコネクタ）
ME-BXC-CU100T（多治見コネクタ）
ME-BXC-CU100SC（SC）	–

特長

QDCAM に対応した光伝送装置です。本カムサイト・ユニット ME-BXC-CU100/100T/100SC は、ベース・ユニット ME-BXC-BU100/100T/100SC と共に使用し、光カメラケーブルを介して信号伝送をいたします。QDCAM と組み合わせて使用することで、ケーブル長の差による撮像タイミングのずれをなくした伝送が可能になります。汎用光伝送装置としてもお使いいただけます。

SMPTE の光カメラケーブルを使用した光伝送システム

スタジアムやアリーナなどでのスポーツ中継が可能です。

カムサイト・ユニット　⇒　ベース・ユニット

・非圧縮4:2:2 10bit 映像信号
　　・カメラ ステータス信号（RS-422通信）
　　・雲台ステータス信号（RS-232C通信）

カムサイト・ユニット　⇐　ベース・ユニット

・基準同期信号（B.B.または３値シンク）
・カメラ制御信号（RS-422通信）
・雲台制御信号（RS-232C通信）
・タリー信号

新しい同期システム

複数カメラの露光タイミングを同期させます。これにより多視点映像やスポーツ判定用複数カメラの映像が最適 化されます。（日本特許　第6635635号）

カメラへの給電機能

コミュニケーションケーブルを介してQDCAMへ給電が可能です。（最大13W）

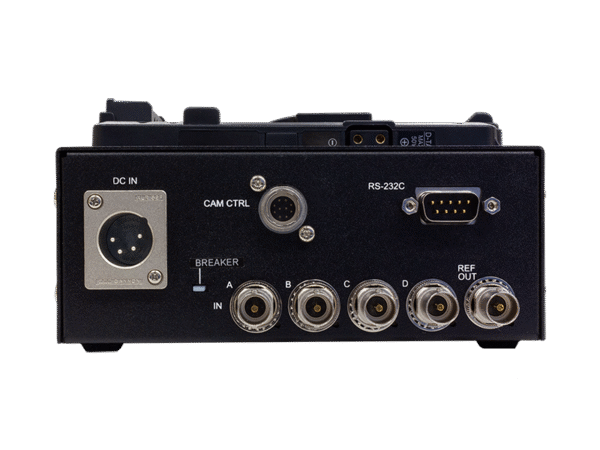

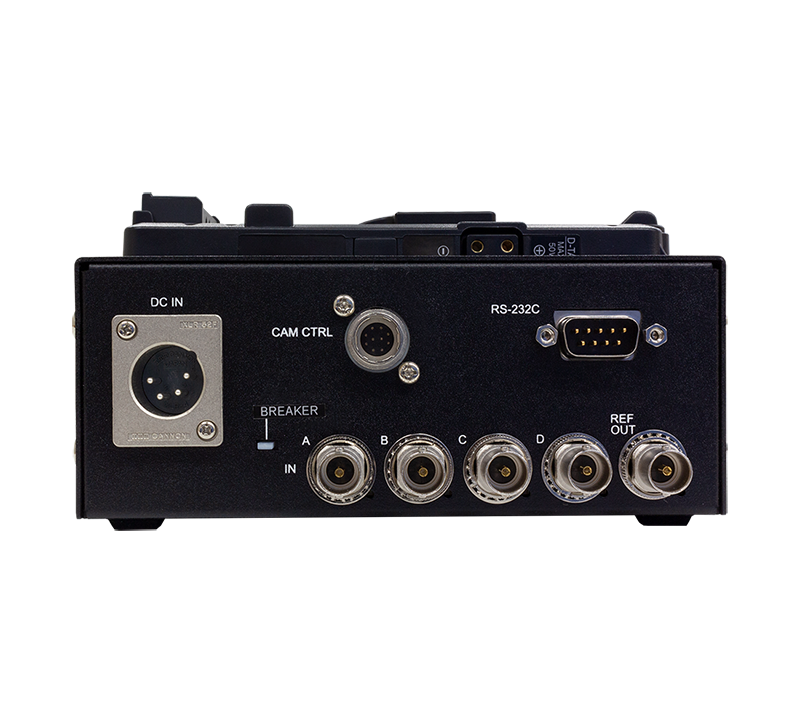

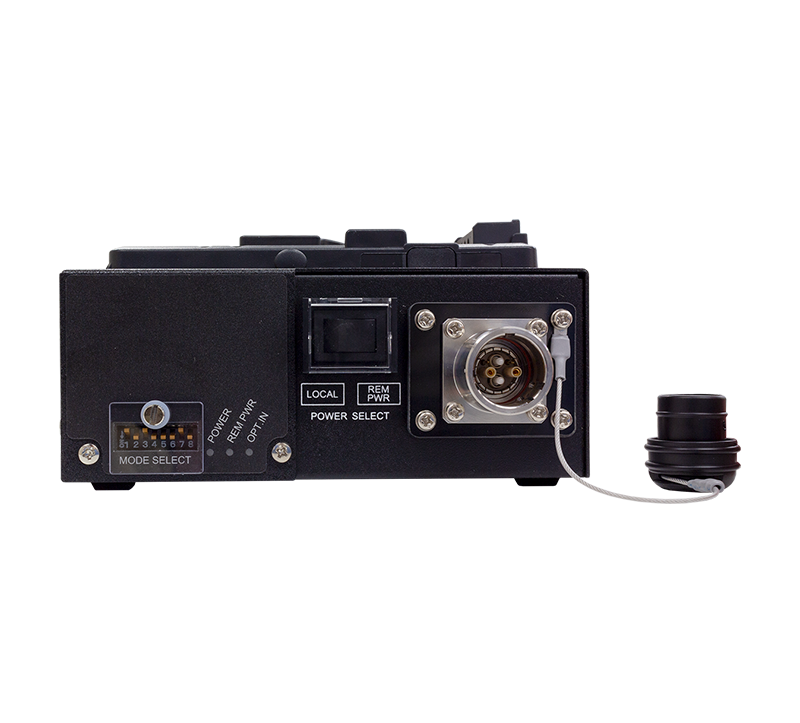

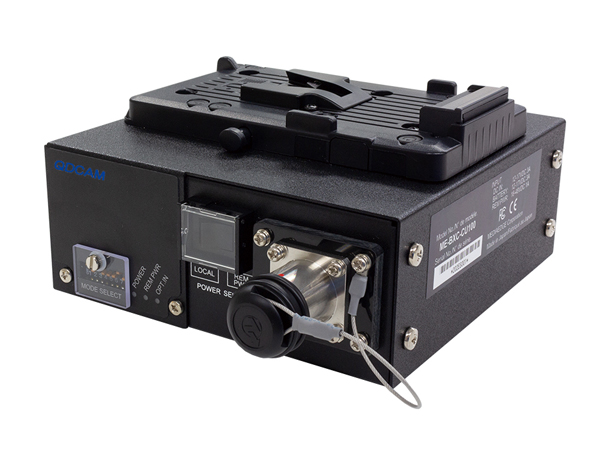

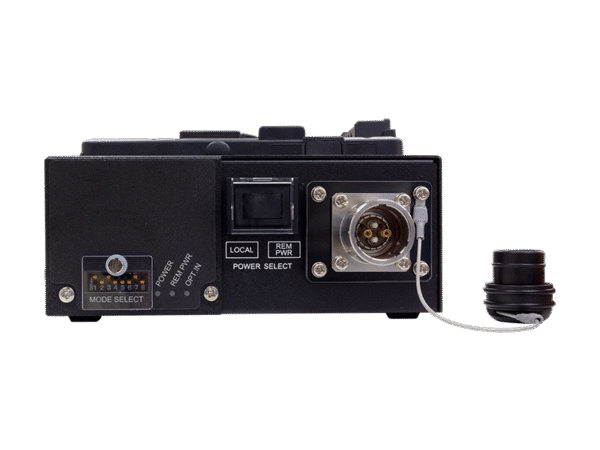

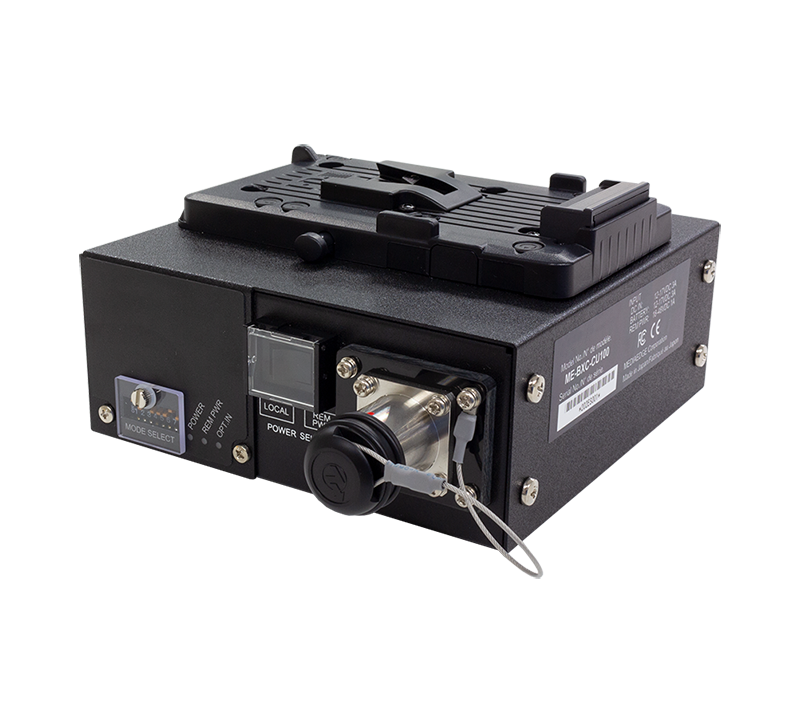

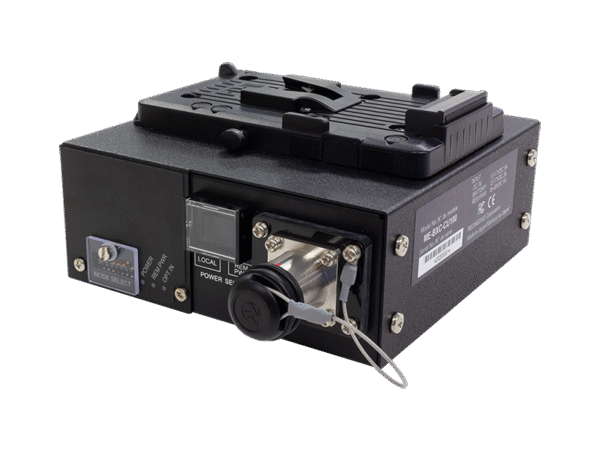

外観

仕様

型番	ME-BXC-CU100/CU100T/CU100SC
	カムサイト・ユニット（光伝送装置）
JANコード	ME-BXC-CU100（LEMOコネクタ）： ME-BXC-CU100T（多治見コネクタ）： ME-BXC-CU100SC（SC）：–
適合光カメラケーブル	ME-BXC-CU100（LEMOコネクタ）：SMPTE 311M カメラケーブル (SMPTE 304 コネクタ) ME-BXC-CU100T（多治見コネクタ）：多治見無線電機社製OPS2401-Pプラグ、OPS2403-Jジャック付光カメラケーブル
ケーブル長	最大 500m (カメラケーブルを介してカムサイト・ユニットへ給電時) 最大 2000m (カムサイト・ユニットへローカルで給電時)
光信号出力	レーザー１：　波長　1310nm　　光レベル　－5～0 dBm レーザー２：　波長　1550nm　　光レベル　－9～－3 dBm クラス１レーザー製品
光信号許容損失	7dB以上
カメラ制御信号	RS-422通信　ボーレート115,200bps
外部機器制御信号	RS-232C通信　ボーレート115,200bps以下
カメラ給電出力	DC13.8V～15.0V　最大13W
電源電圧	ベース・ユニットからの給電時　　　　　　　 DC18V～48V バッテリーからの給電時　　　　　　　　　　　DC12V～17V XLR-4pinコネクタからの給電時　　　　　DC12V～17V
消費電力	14W （カメラ給電電力を除く）
動作温度	－5℃～＋45℃（但し、低温起動時はヒートランのこと）
動作湿度	30％～90％（結露なきこと）
質量	1.26kg
寸法	150mm(W) x 150mm(D) x 60mm(H) (突起部を除く)
製品構成	カムサイト・ユニット本体 コミュニケーションケーブル（3m） 取り付けプレート×２ 取扱説明書
